Bộ dụng cụ thước đo thẩm mỹ của DR. Chu

Mô tả

Đối với Bác sĩ Nha chu, Phục hình thì ắt hẳn sẽ tiếp xúc nhiều với bệnh nhân cười hở lợi, thân răng ngắn, răng thiếu khoảng sinh học,… Vậy có dụng cụ nào hỗ trợ cho việc xác định tỷ lệ thân răng thế nào đạt chuẩn thẩm mỹ, chuẩn tỷ lệ vàng? Dụng cụ nào để giảm bớt thời gian tính toán tỷ lệ và cho kết quả phân tích nhanh chóng.

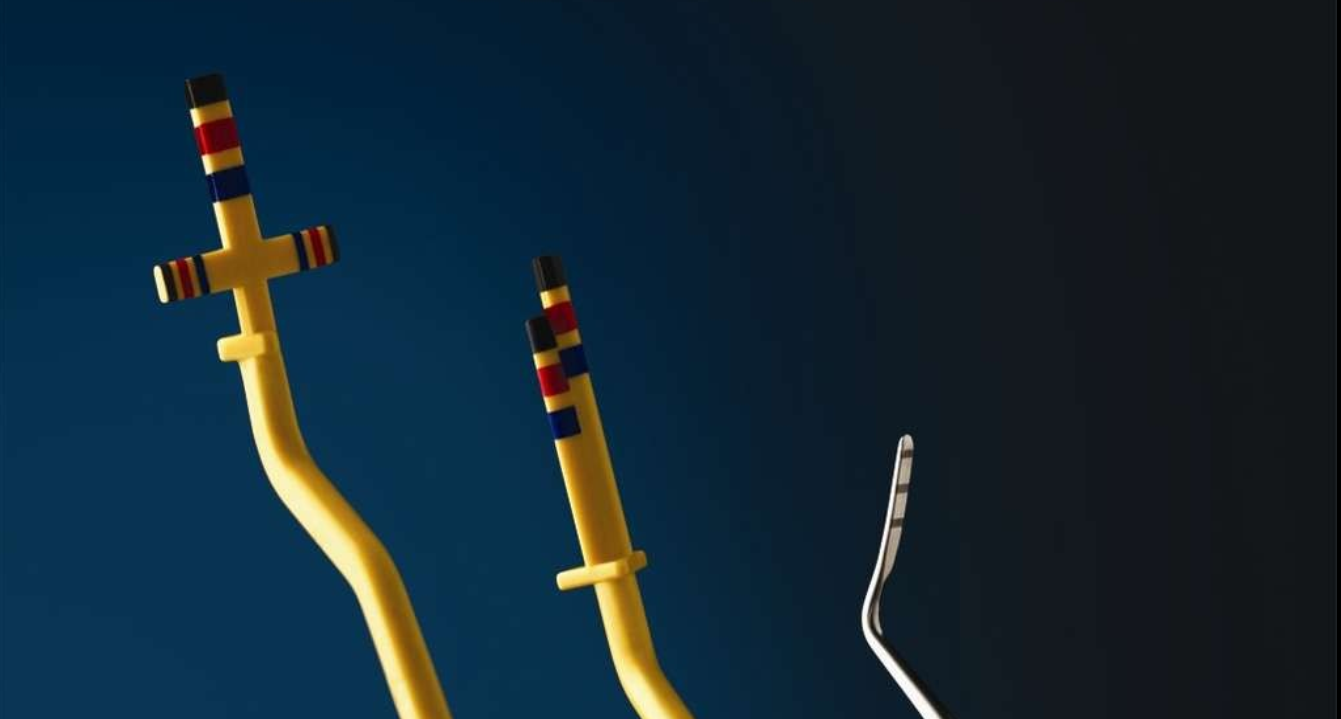

Đáp ứng nhu cầu trên lâm sàng, Dr. Stephen Chu đã nghiên cứu và cho ra đời bộ thước đo thẩm mỹ gồm 3 dụng cụ:
Thước đo tỷ lệ cân xứng thân răng (PROG/ PROGS)
Thước đo tỷ lệ kéo dài thân răng (CLG/ CLGS)
Thước đo kiểm tra khoảng sinh học (SOUNDG/ SOUNDGS)

THƯỚC ĐO TỶ LỆ CÂN XỨNG THÂN RĂNG

Đo lường dựa trên dụng cụ

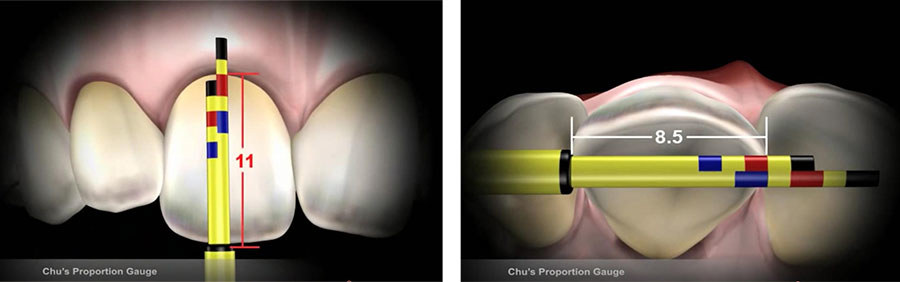

Giúp đo chiều rộng và chiều cao của răng
Bao gồm: T-bar tip (đo cho răng thông thường)
In-line tip (đo cho răng chen chúc, răng nghiêng)

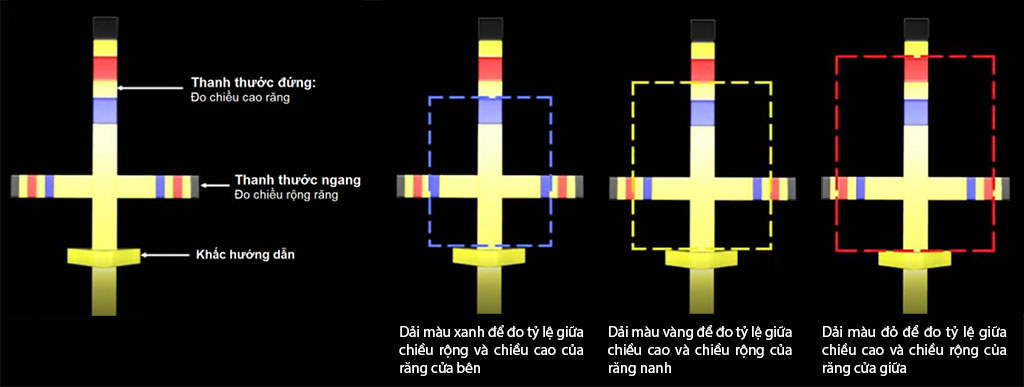

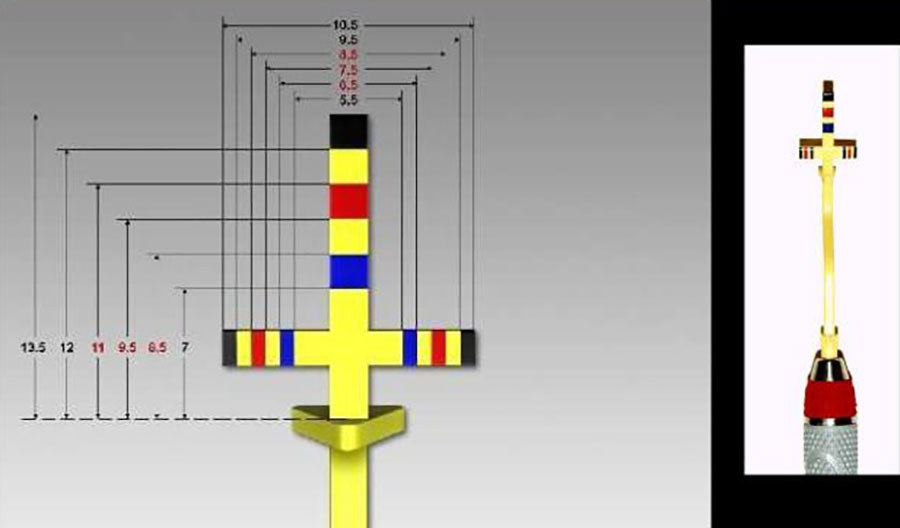

a. T-bar tip

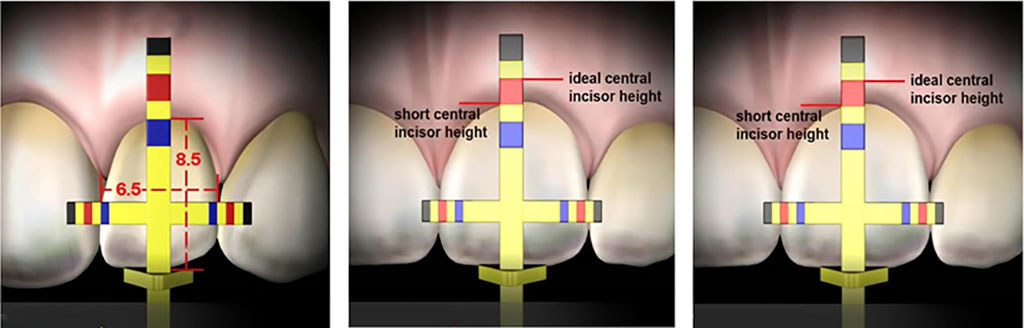

• T-bar tip được thiết kế để đo đồng thời chiều rộng  và chiều dài của răng cửa trước.
• Các số đo được sắp xếp  từ trong ra ngoài  từ 5,5mm đến 10,5mm. Tương tự trên cột màu dọc từ dưới lên trên 7mm đến 13,5mm.
• Tất cả các phép đo bắt đầu từ vạch đánh dấu.
• Các số chiều rộng / chiều dài phổ biến nhất cho:
  • Răng cửa bên (dải màu xanh) là 6,5 / 8,5mm
  • Răng nanh (dải màu vàng) là 7,5 / 9,5mm
  • Răng cửa giữa (dải màu đỏ) là 8,5 / 11mm

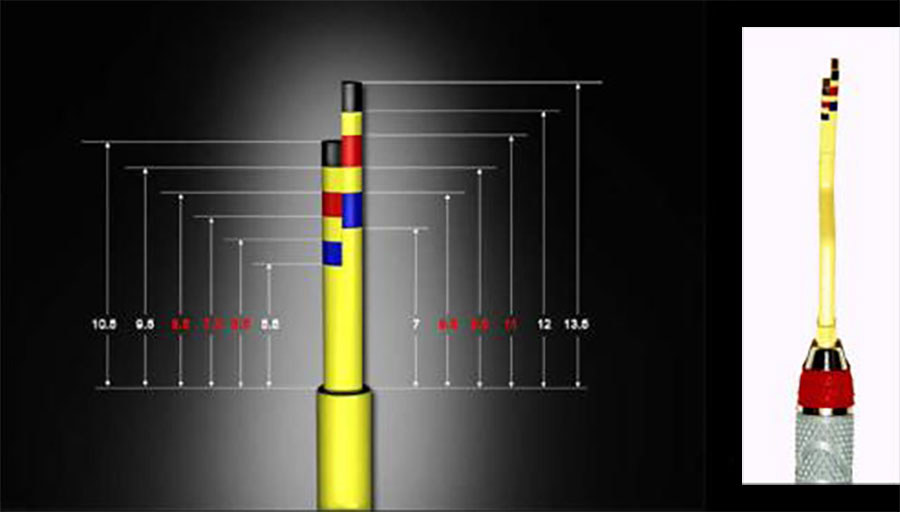

b. In-line tip (đo răng chen chúc)

• Được chỉ định sử dụng trên răng chen chúc mà T-bar không thể dùng được
• Đầu tip được thiết kế để đo độc lập chiều rộng (vạch màu ngắn) và chiều dài (vạch màu dài) của các răng cửa trước
• Thông số trên vạch màu ngắn tương ứng với chiều rộng của răng, thông số trên vạch màu dài tương ứng với chiều cao của răng

Video hướng dẫn sử dụng thước đo tỷ lệ cân xứng thân răng PROG

THƯỚC ĐO TỶ LỆ KÉO DÀI THÂN RĂNG DR. CHU

Đo lường dựa trên dụng cụ

Được sử dụng để kéo dài thân răng lâm sàng

Bao gồm:

• Tip BLPG được sử dụng để đạt được chiều dài thân răng lâm sàng và khoảng sinh học thích hợp trong quá trình kéo dài thân răng.
• Tip Papilla được sử dụng để đạt được vị trí lý tưởng về mặt thẩm mỹ của xương vùng kẽ trong quá trình kéo dài thân răng.
• Vị trí rìa cắn phải được xác định trước khi sử dụng dụng cụ này.

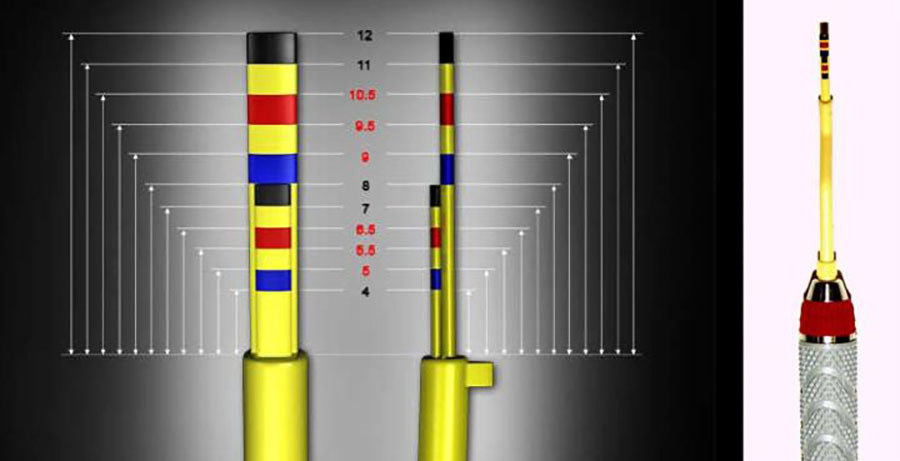

a. BioLogic Periogauge (BLPG) Tip

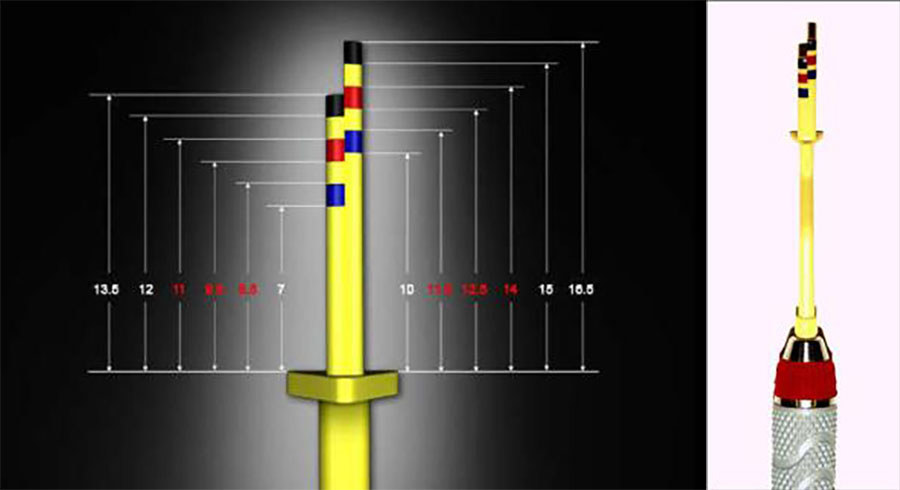

Tip BLPG được thiết kế để đo chiều dài ở vị trí giữa của thân răng sau khi làm dài và chiều dài khoảng sinh học một cách đồng thời. (từ mào xương đến cạnh cắn)

Dụng cụ được mã hóa màu với khoảng cách giữa chiều dài thân răng và chiều cao xương là 3mm. Điều này giúp đạt được khoảng sinh học lý tưởng là 3mm
Các dải màu trên cột màu thấp hơn đại diện cho phần chiều dài thân răng lâm sàng đã được căn chỉnh theo màu tương ứng, các dải màu trên cột màu cao hơn đại diện cho chiều dài xương.
Chiều dài của dụng cụ: Vạch màu ngắn của đầu BLPG có cùng độ dài với chiều cao của thanh T-bar và chiều dài của đầu In-line.

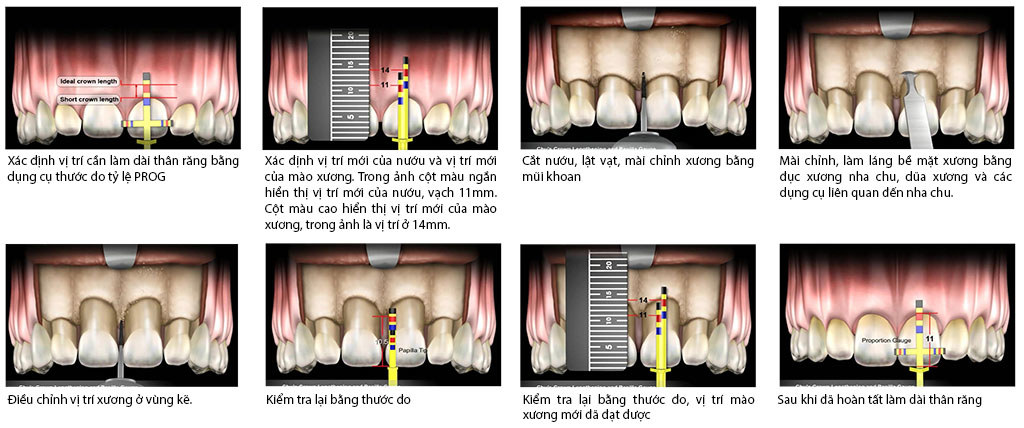

MINH HỌA SỬ DỤNG DỤNG CỤ KÉO DÀI THÂN RĂNG

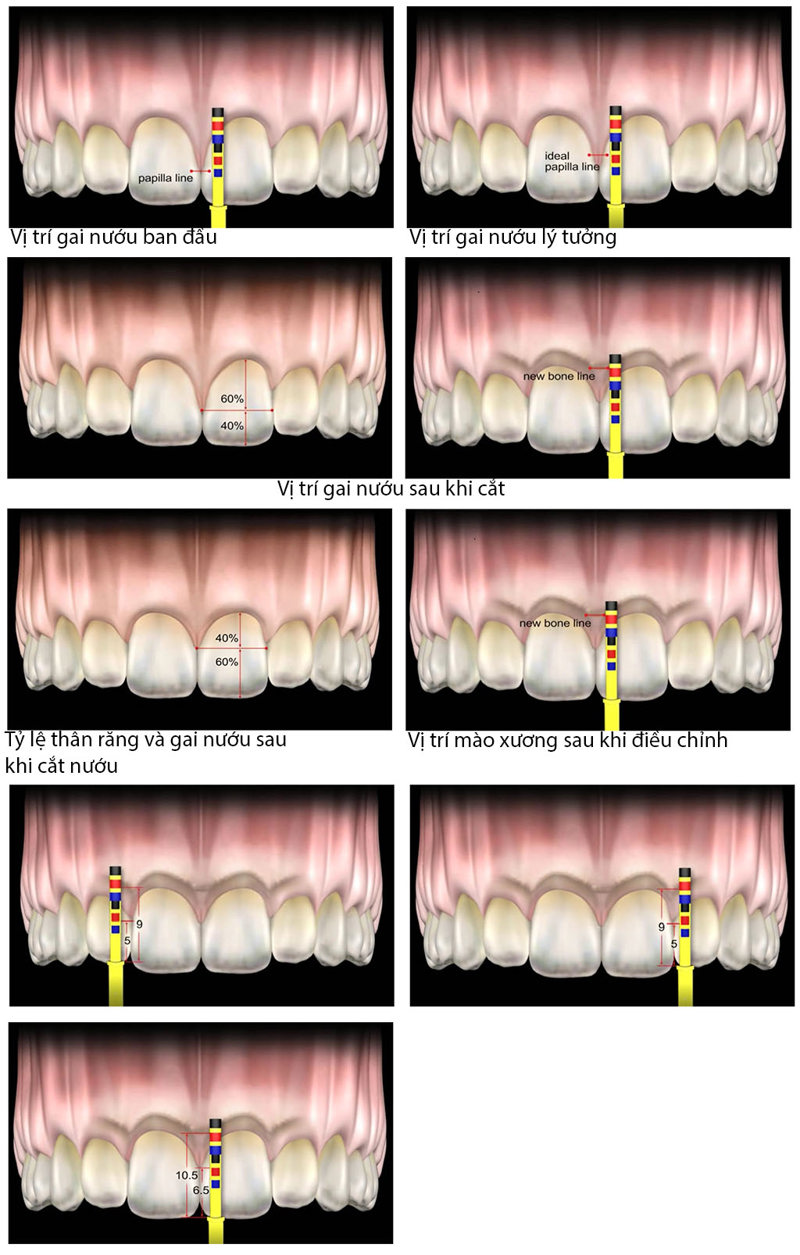

b. Papilla Tip

Đầu Papilla được thiết kế để đo đồng thời chiều dài cạnh bên của thân răng lâm sàng mới được khôi phục và chiều dài của khoảng sinh học [mào xương đến cạnh cắn của cạnh phía xa hoặc phía gần].

Đầu Tip được mã hóa màu với tỷ lệ màu được đặt trước là 60% từ cạnh rìa để đạt được một thẩm mỹ vị trí sinh học lý tưởng

Các dải màu trên cột màu thấp hơn đại diện cho vị trí gai nướu tương đối được liên kết với dải màu tương ứng trên cột màu cao đại diện cho chiều dài khoảng sinh học tương đối.

Video hướng dẫn sử dụng thước đo kéo dài thân răng CLG

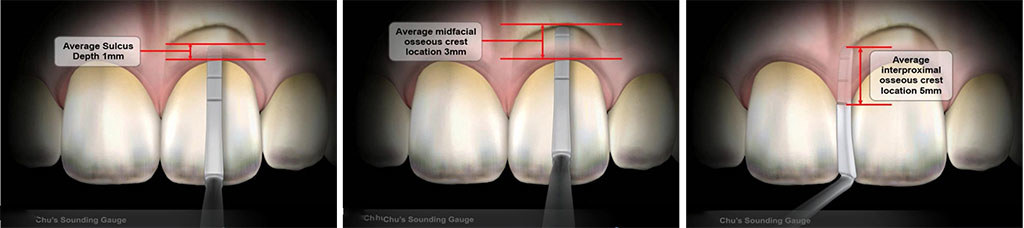

THƯỚC ĐO THĂM DÒ TÚI NƯỚU

Cung cấp phân tích nhanh chóng và đơn giản về vị trí của mào xương ở vị trí giữa và vị trí bên.

Được sử dụng trong các thủ tục kéo dài thân răng thẩm mỹ và nha chu để xác định mức độ xương trước khi lật vạt.

Đầu cong giúp thao tác dễ dàng.

Video hướng dẫn sử dụng thước đo thăm dò túi nướu SOUNDG

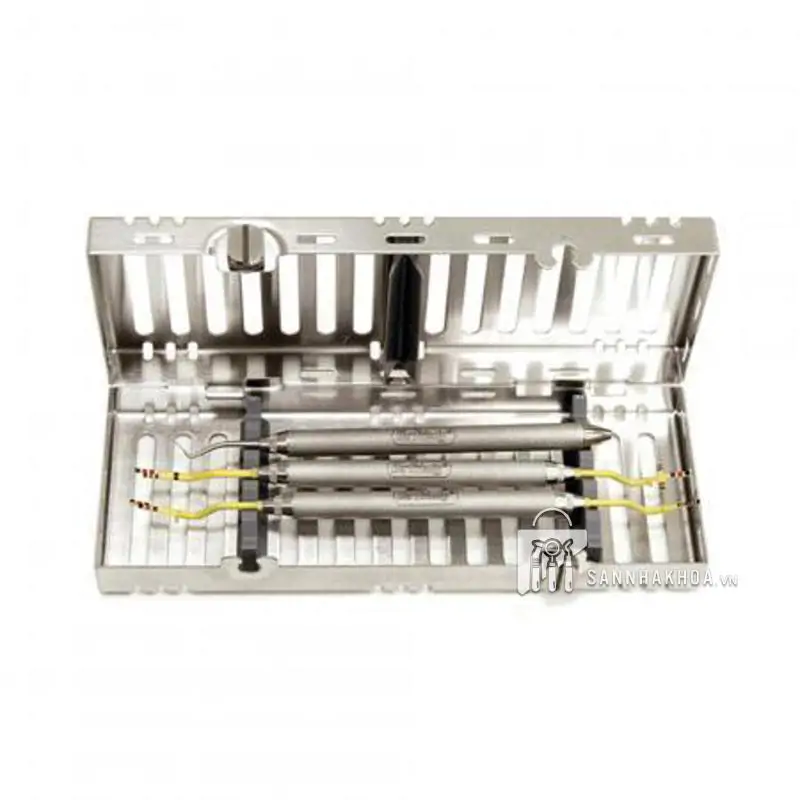

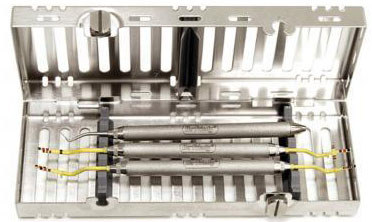

BỘ KIT DỤNG CỤ THƯỚC ĐO TỶ LỆ VÀNG DR. CHU SCHUSET
